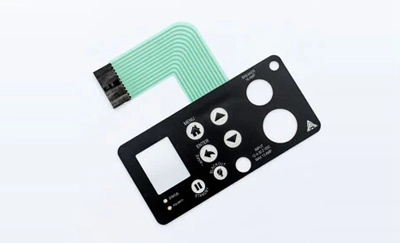

O desempenho do teclado da membrana FPC está diretamente relacionado ao uso normal do teclado da membrana

Quando o teclado da membrana é transformado em um "interruptor", os fios de conexão das teclas de função são pré-conectados. Ao contrário dos componentes discretos do interruptor, os pinos de cada interruptor precisam ser conectados com fios de solda. Portanto, o circuito do interruptor de membrana pode evitar erros de soldagem, economizar tempo de soldagem e facilitar a montagem e a conexão. Esta é também a conveniência e confiabilidade do interruptor de membrana. Como a conexão do teclado da membrana é pré-fabricada, o projeto do circuito do interruptor de membrana deve ser submetido ao fabricante como um documento de processo.

Explorando os dois métodos de projeto de circuito chave para interruptores de membrana FPC

Um é o método de fio comum, em que todos os interruptores de membrana são conectados a um único fio e a outra extremidade do fio é separada. A vantagem é que cada contato pode controlar diretamente uma função específica. Neste caso, o sinal obtido não requer decodificação adicional no circuito de back-end. Este tipo de conexão geralmente tem apenas algumas chaves funcionais disponíveis. Quando o número de contatos é grande, o número de ligações é correspondentemente grande e o número total de linhas de saída é maior que o número de interruptores, o que não é propício para a conexão geral doInterruptor de membrana fpc... O outro é o método de alinhamento da matriz x-y, que consiste em linhas e colunas da matriz. Uma extremidade do contato é desenhada pelas linhas na mesma direção (direção x), independentemente do número de contatos, e a outra extremidade do contato do interruptor de membrana é desenhada pelas linhas comuns na mesma direção (direção y). Desta forma, a matriz de matriz pode formar qualquer combinação x-y de contato. A decodificação geralmente é definida no circuito back-end antes de controlar cada função específica, mas não é difícil no circuito lógico.

Usando o método da matriz x-y, as linhas de saída são menores. Em alguns circuitos de toda a máquina, ou devido às condições de trabalho (corrente de trabalho e tensão de trabalho) de certos componentes, ou para evitar que o circuito do interruptor interfira com os componentes, certas chaves do interruptor podem especialmente ser tratadas. No projeto do circuito de comutação de membrana FPC, um modo misto de barramento comum e chumbo único pode ser usado. (Você pode querer entrar em contato com oFabricante do teclado de membrana)

O guia essencial para o projeto de circuito de interruptor de membrana FPC para produção eficiente

A matriz de design deve ser consistente com as posições-chave reais, fácil de testar e evitar erros. Ao desenhar o diagrama de circuito, a função de cada chave deve ser marcada diretamente na matriz, de modo que corresponda à posição real da chave e seja organizada em ordem da esquerda para a direita. À primeira vista, não é necessário listar as relações de circuito. Como parte do sistema de controle, inclui não apenas os interruptores e sua fiação, mas também um grupo de fios fabricados ao mesmo tempo e conectados ao circuito de back-end. As posições de saída dos dois fios devem ser as mesmas que a posição de saída do loop traseiro, e a racionalidade e conveniência da conexão devem ser consideradas. Ao mesmo tempo, os fios de metal devem ser conectados ao substrato para minimizar a flexão e tornar os fios de metal o caminho mais curto e econômico.

Para manter uma boa conexão com os componentes do circuito, a distância entre o fio e o cabo é geralmente em polegadas. O número de derivações depende do número de teclas ou da necessidade de derivações, mas deve ser limitado pelas especificações do conector. Às vezes, para medir e descobrir a conexão entre cada pino, deve haver uma linha entre os pinos das linhas e colunas, e uma linha entre o barramento comum e cada pino para distingui-los. Quando o número de linhas de saída não corresponde, "posições de linha fictícia" devem ser usadas para corresponder às posições de linha selecionadas e devem ser consistentes com as linhas de saída do loop traseiro conectado para evitar que a linha seja desconectada da conexão e da parte traseira loop. O comprimento dos cabos do interruptor de membrana FPC e do circuito é feito no mesmo substrato de filme, e eles têm a flexibilidade para atender às necessidades de flexão, portanto, seu comprimento deve ser ligeiramente mais longo do que o comprimento real (linha reta). No entanto, se for muito longo e pesado, também aumentará a dificuldade e o custo de produção e, se for muito curto, será inconveniente para a inserção.

Procurando por interruptores de membrana FPC de alta qualidade? Entre em contato com um dos principaisFabricantes de interruptor de membrana, Niceone-Tech, hoje!
