O painel do interruptor de membrana é um interruptor de funcionamento pequeno, mas quem teria pensado que desempenharia um papel tão importante em muitas indústrias eletrônicas. Embora o produto seja pequeno, o processo de produção não é simples. Uma única sobreposição gráfica tem 3-4 processos, como layout de filme de separação de cores, impressão e alta temperatura (120 ° C) antes da impressão para reduzir o material.


O painel do interruptor de membrana contém muitos tipos de estruturas. A estrutura mais simples tem quatro camadas: painel, espaçador, circuito flexível ou circuito endurecido, com ou sem cúpula de metal. O painel do interruptor de membrana se estende a mais tipos de estrutura, e o processo de produção correspondente será diferente. Como um fabricante de painel de interruptor de membrana, queremos que os clientes saibam mais sobre o conhecimento do painel de interruptor de membrana, por isso precisamos introduzir o processo do painel de interruptor de membrana.

Tecnologia Niceone

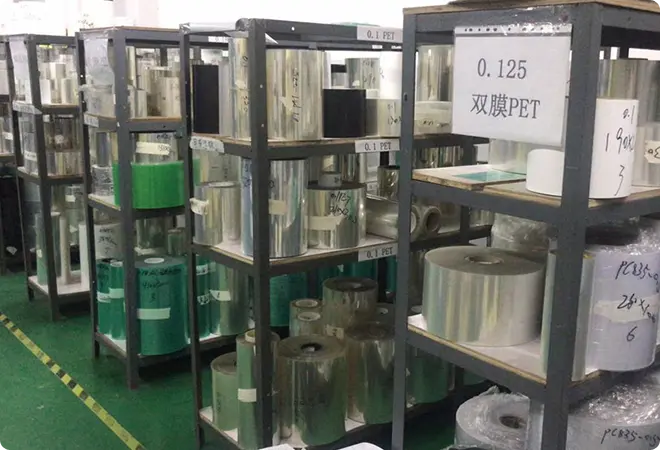

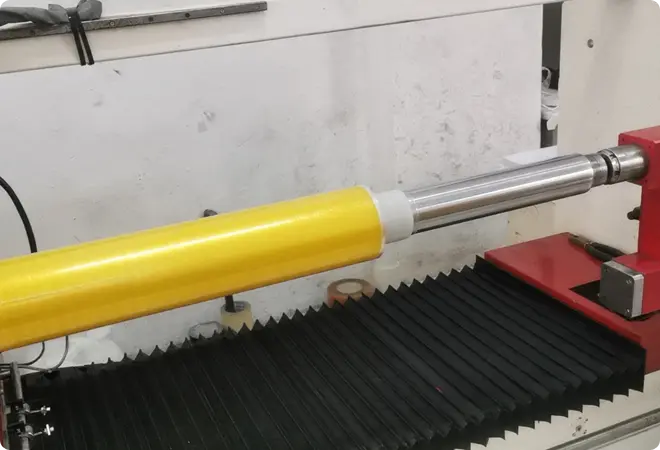

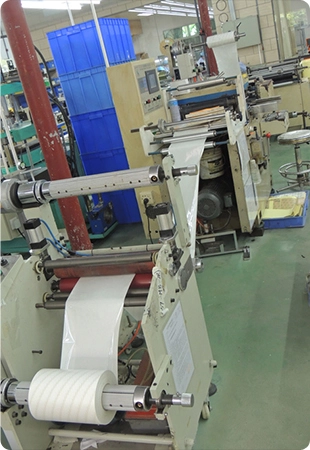

Preparação de matérias-primas, corte e aquecimento de algumas matérias-primas

Os principais materiais incluídos no painel do interruptor de membrana são PET ou folha de PC como o painel. 3M, Nitto e fita DT são usados como camadas de fita. Cúpula de metal tem chapeamento de ouro, chapeamento de níquel e aço inoxidável. As escolhas dos LEDs são Everlight, Nicomatic e Kingbright. A camada do meio usa PET ou PC como placa de apoio. A seleção do circuito é que o circuito flex de prata é composto de poliéster, óleo de prata, óleo de carbono e óleo UV. O circuito impresso por material de poliéster precisa ser aquecido em alta temperatura antes da impressão, para que não encolha novamente devido ao cozimento após a impressão da tinta. Se for circuito de cobre Flex ou placa de circuito de impressão como o circuito do painel do interruptor de membrana, esta etapa não existe.


A preparação de matérias-primas pode garantir que os materiais sejam usados dentro da data utilizável e, ao mesmo tempo, garantir que todos os tipos de materiais cheguem a cada departamento correspondente no prazo, e acelerar o progresso e melhorar o tempo de entrega no caminho da reprodução. O corte é processar o material de acordo com o tamanho ideal, e cortar bem também pode maximizar o uso do material. O aquecimento é o primeiro passo de processamento do material do circuito. Evite deformação dimensional causada pelo aquecimento da pasta de prata do circuito mais tarde.

membrane switch technologies
membrane switch keypad
Tecnologia Niceone

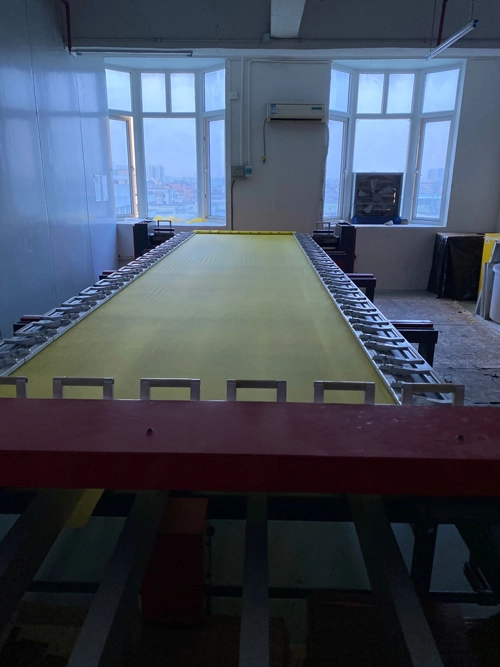

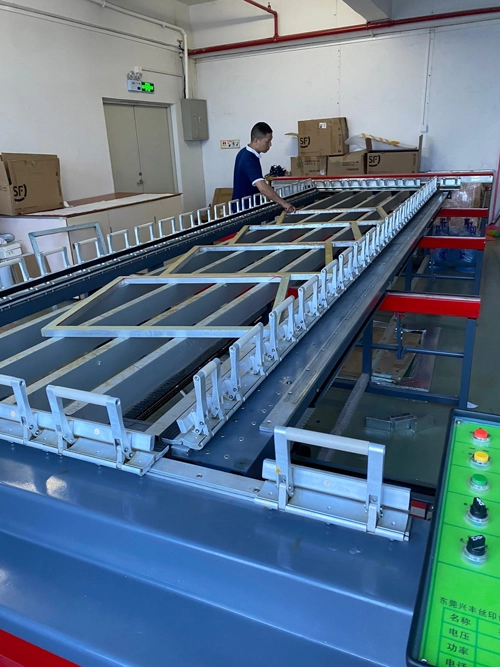

Produção de tela de seda e impressão de seda

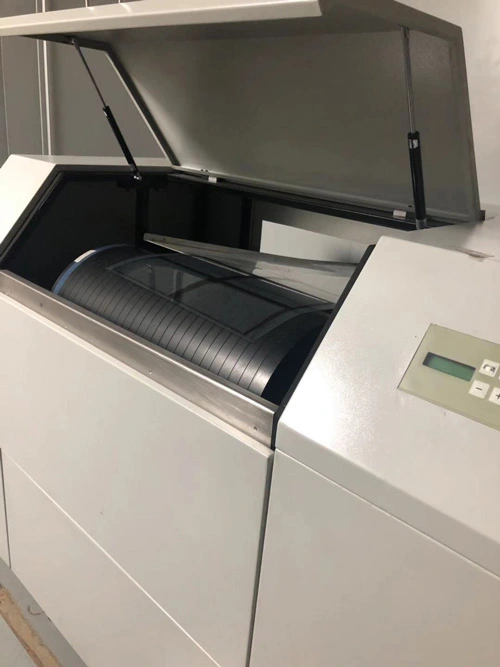

A primeira impressão é importante para qualquer produto, assim como o painel do interruptor de membrana. A primeira impressão do painel do interruptor de membrana vem da sobreposição gráfica, então ferramentas de impressão de seda é muito importante. O departamento de engenharia precisa revisar e revisar a separação de cores e o layout do filme, padrões de impressão, fontes e logotipos, sejam eles diferentes dos desenhos. De acordo com o padrão do produto, fonte e logotipo, o operador precisa saber quantas telas escolher, tamanho da tela, ordem da tela colorida e assim por diante.


A revisão cuidadosa da equipe de engenharia é muito importante, de modo a garantir que todas as etapas subsequentes não se tornem sem sentido. Quanto maior o número da malha, mais claro o produto impresso, mas a seleção de tinta correspondente será mais rigorosa e o preço correspondente será maior. A classificação de cores está correta para evitar que a sobreposição de gráficos apareça como 'sombra fantasma'. O tamanho da tela Dependendo do tamanho do produto, a escolha do tamanho mais adequado permitirá que os clientes obtenham o produto mais econômico.

membrane keypad
membrane switch module
custom membrane keypad
Produção de ferramentas
Produção de ferramentas
Tecnologia Niceone

Produção de ferramentas

Durante a produção de moldes de composição de filmes, a Niceone-tech também produzirá ferramentas em relevo e moldes de ferramentas cortadas ao mesmo tempo. As ferramentas em relevo produzem ferramentas em relevo CNC ou moldes inoxidáveis por meio do uso de máquinas de gravação e máquinas CNC. As ferramentas cortadas geralmente usam moldes de ferramentas montados em facas de madeira e aço, que têm o efeito de cortar a forma. Às vezes, materiais inoxidáveis são usados para produzir ferramentas cortadas.


Um bom feedback tátil do painel do interruptor de membrana é indispensável para um bom conjunto de ferramentas em relevo. Quando o painel do interruptor de membrana não tem uma cúpula de metal, o feedback tátil é melhor, então Ferramentas em relevo inoxidável é sua melhor escolha. Quando os requisitos de erro dimensional são rigorosos e espera-se que o tempo de entrega das mercadorias seja mais curto, então a ferramenta cortada de material inoxidável será uma solução melhor.


As ferramentas cortadas são usadas como a matriz de corte e perfuração para o teclado do interruptor de membrana.


Ferramentas de aço inoxidável é mais frequentemente usado para gravação em relevo.

Tecnologia Niceone

Impressão de seda e secagem

Impressão de seda e secagem

Antes de imprimir o produto, é necessário testar o teste de grade de adesão de tinta-100. Quando o filme estiver pronto. Ele precisa ser impresso e o padrão, o logotipo e a fonte do filme são gerados em uma tela. Ao mesmo tempo, a tinta é derramada e as cores de impressão são ajustadas de acordo com os desenhos de engenharia. Cada vez que uma cor é impressa, o material deve ser seco em alta temperatura até que todas as cores sejam concluídas. O mesmo vale para a linha. Antes dos produtos de serigrafia, nossa equipe de impressão verificará todas as cores para garantir que as cores estejam corretas.


Para impressão em cores, o CMYK é usado para ajuste de cores, e o que a Niceone-tech pode fazer é após a impressão em cores. O interior é impresso em branco.


Tecnologia Niceone

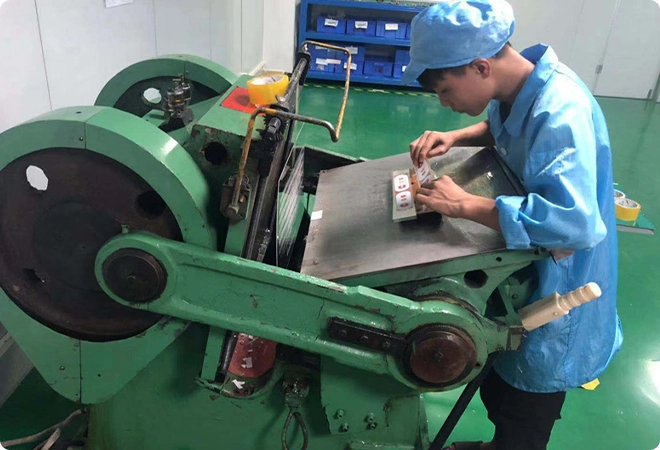

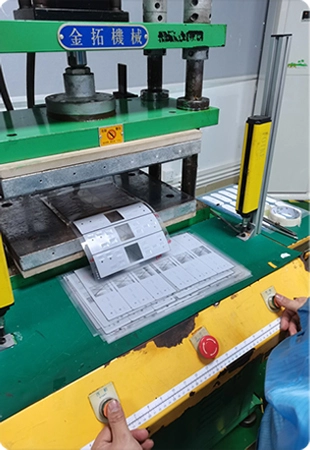

Perfuração

Depois que a serigrafia do produto terminar, a Niceone-tech fará o relevo e a perfuração. Use a máquina de gravação para gravar a posição-chave, a janela de LEDs e a posição que precisa ser gravada. O material precisa ser aquecido antes da gravação em relevo, para que a altura de gravação seja mais precisa e atenda aos requisitos de sensação corporal. Se a altura convexa necessária for maior, a adesão da tinta e os requisitos do molde serão maiores.


O requisito de altura de gravação é geralmente 0,3-0,5mm. Se estiver muito alto, o material é facilmente danificado.


O método de perfuração é geralmente punção automática, o que é conveniente para posterior colagem de material.

Perfuração
membrane keypad supplier
membrane keypad china
Tecnologia Niceone

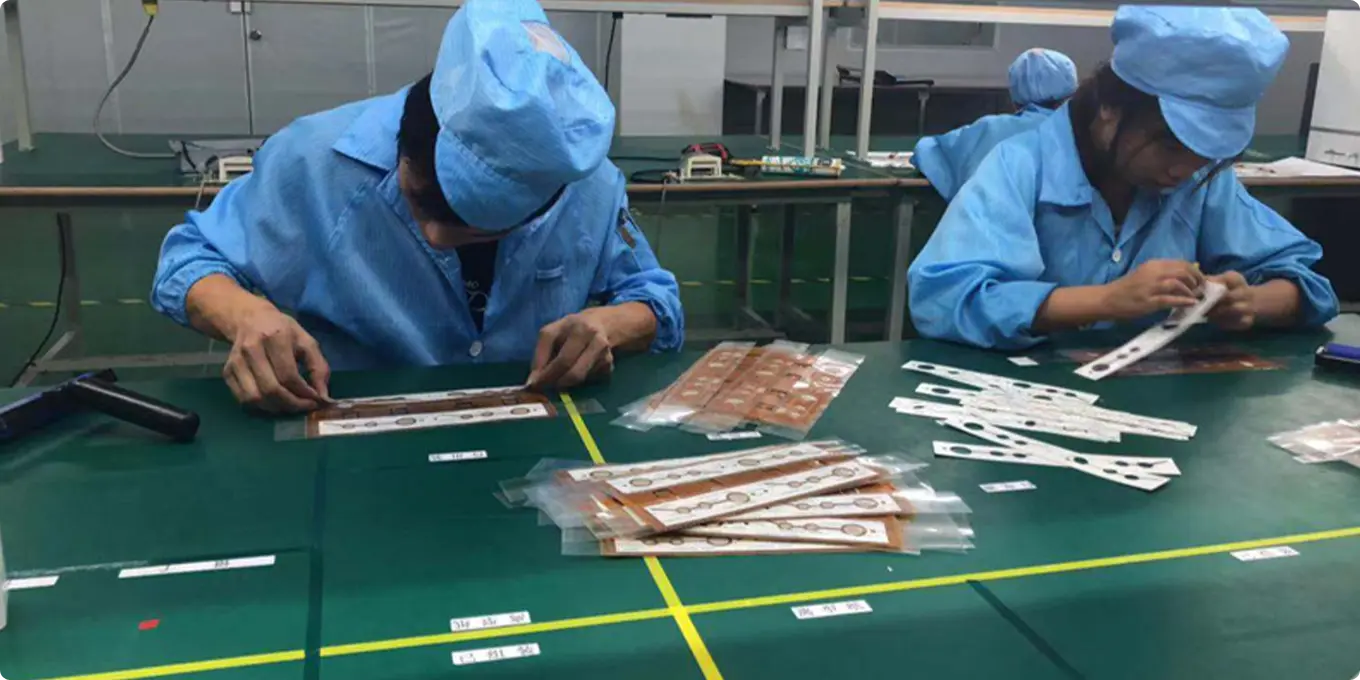

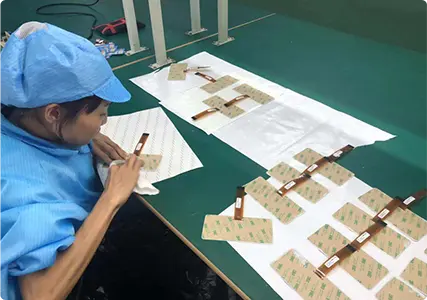

Montagem

Montagem

Quando o material estrutural correspondente do produto é perfurado, é necessário ajustar todas as camadas do interruptor de membrana-Sobreposição adesivo espaçador de metal domel circuito adesivo de volta. Uma vez que é impossível usar máquinas para laminação, muita mão de obra será consumida aqui. A cúpula de metal pode ser montada manualmente ou matriz de cúpula de metal.


As etapas de montagem incluem o encaixe de orifícios de posicionamento entre os materiais, instalação de cúpula de metal, incorporação de luvas de extremidade do terminal, encaixe do reforçador no final da linha, e ajuste de mylar até o fim da linha. Se o produto tiver uma lâmpada, o operador deve usar um anel eletrostático para evitar que a lâmpada seja danificada devido à eletricidade estática excessiva.

Tecnologia Niceone

Cortar para fora

Depois que o produto é colocado, ele precisa ser enviado para o departamento de estampagem para estampagem dividida. O departamento de produção da Niceone-tech conduzirá uma produção experimental de pré-produção de 5 unidades e permitirá que o departamento de engenharia confirme que as mercadorias são consistentes com as amostras antes de prosseguir para a produção em massa final. Após a conclusão da produção, as mercadorias são enviadas para o departamento de QC para montagem.

Cortar para fora
Tecnologia Niceone

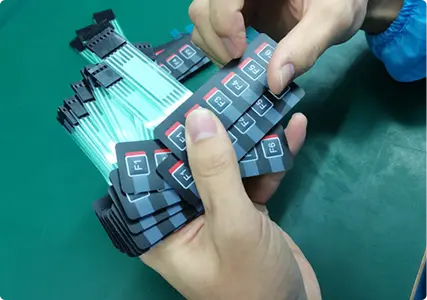

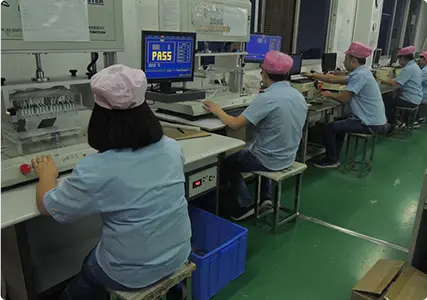

Controle de qualidade

Inspeção de qualidade é o último passo antes da expedição. Como umFabricante do interruptor de membrana, Precisamos fazer os seguintes passos. Clique aqui para oInterruptor de cúpula de metalETeclados de silicone...


  • Inspeção do painel. Detecção de número de cor, se o painel está arranhado, transmitância de luz, etc.

  • Detecção de tamanho. Verifique se o tamanho está dentro da margem de erro.

  • A força e a vida do teste da cúpula de metal. Certifique-se de que a carga e a vida atendam aos requisitos de desenho

  • Teste de função elétrica. Certifique-se de que cada botão está ligado, e a resistência precisa ser inferior a 150 ohms

  • Embale e envie de acordo com os requisitos do cliente e dos desenhos. Ele também vem com a lista de embalagem, relatório de injeção, COC, etc.
