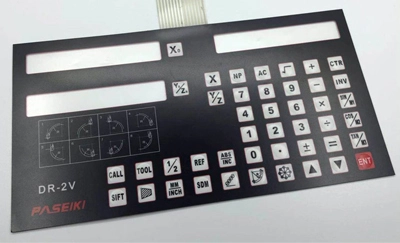

Quais são os tipos de teclados de membrana?

1. teclados de membrana flexíveis

Interruptores de membrana flexíveis são uma forma típica de interruptores de membrana. A razão pela qual este tipo de interruptor de membrana é chamado flexível é que a camada de máscara, camada de isolamento e camada de circuito do interruptor de membrana são todos compostos de filmes de software de várias propriedades. A camada de circuito doInterruptores de membrana flexíveis à prova d'águaÉ feito de filme de poliéster (PET) com bom desempenho elétrico como o portador do padrão de circuito do interruptor. Esta camada também é equipada com estilhaços e circuitos superiores e inferiores. Devido à influência das propriedades do filme de poliéster, o interruptor de membrana tem bom isolamento, resistência ao calor, resistência ao dobramento e alta resiliência.

Os gráficos do circuito do interruptor, incluindo a conexão do interruptor e seus fios de saída, são impressos com tinta condutora curada de baixa resistência e baixa temperatura. Portanto, todo o interruptor de membrana tem uma certa flexibilidade, e não é apenas adequado para uso em um corpo plano, mas também pode ser combinado com um corpo curvo. O fio de ligação do interruptor de membrana flexível é integrado com o próprio corpo do interruptor. Ao fazer a conexão do interruptor do grupo, junte-o em um determinado lugar do filme, e estenda para fora de acordo com a posição especificada pelo projeto e a distância da linha padrão, como um macio, flexível, selado fio de chumbo e conectar conectado ao circuito traseiro.

2. teclados de membrana rígida

Um interruptor de membrana rígida significa que os gráficos e circuitos do interruptor são feitos em um laminado comumente revestido de cobre de circuito impresso. O interruptor de membrana rígida é caracterizado pela seleção de material conveniente, processo estável e baixa resistência, e alguns componentes no circuito podem ser soldados diretamente em suas costas. No caso de uma pequena área, a camada de apoio rígido pode ser omitida. Os interruptores de membrana rígida geralmente usam guias de metal como contatos condutores de labirinto, que têm uma boa sensação. A desvantagem é que não é tão conveniente quanto um interruptor de membrana flexível ao montar e conectar toda a máquina, e muitas vezes é necessário soldar o plug-in e conduzir o cabo através de um cabo plano. Exceto pelo sinal de campainha e indicação de LED, o feedback de informações do interruptor de membrana rígida geralmente pode usar estilhaços de metal.

3. teclados de membrana levantada

Geralmente, as teclas do interruptor de membrana usam apenas a cor para expressar a posição, a forma e o tamanho do corpo da chave. Desta forma, a precisão da operação só pode ser reconhecida pela visão do operador, e porque não há informações de feedback apropriadas para indicar se o dedo está na faixa efetiva do interruptor para fazer o interruptor se mover, Afeta a confiança no monitoramento de toda a máquina e a velocidade de operação. Um tipo de interruptor de membrana que faz a chave do interruptor se projetar ligeiramente e é ligeiramente mais alto do que o painel para formar uma forma tridimensional, que é chamada de chave tridimensional. A chave tridimensional não só pode especificar com precisão o alcance do corpo da chave, melhorar a velocidade de reconhecimento e tornar o toque do operador mais sensível, mas também melhorar o efeito decorativo da aparência do produto. A produção de teclas tridimensionais deve ser organizada no estágio de projeto do painel, e os furos do processo devem ser preparados para posicionamento preciso durante a prensagem do molde. Geralmente, a altura das saliências tridimensionais não deve exceder o dobro da espessura do substrato.

A fim de embelezar a aparência do produto, as saliências do levantadoTeclados de membranaProduzido peloFabricante do teclado de membranaPode ser feito de várias maneiras. Ele deve ser organizado na fase de projeto do painel, e os furos do processo são fornecidos de modo a ter um posicionamento preciso quando o molde é pressionado, e a altura tridimensional das protuberâncias geralmente não deve exceder o dobro da espessura do substrato.
