Quais são as vantagens e aplicações do interruptor de membrana não tátil de quatro camadas e seis camadas?

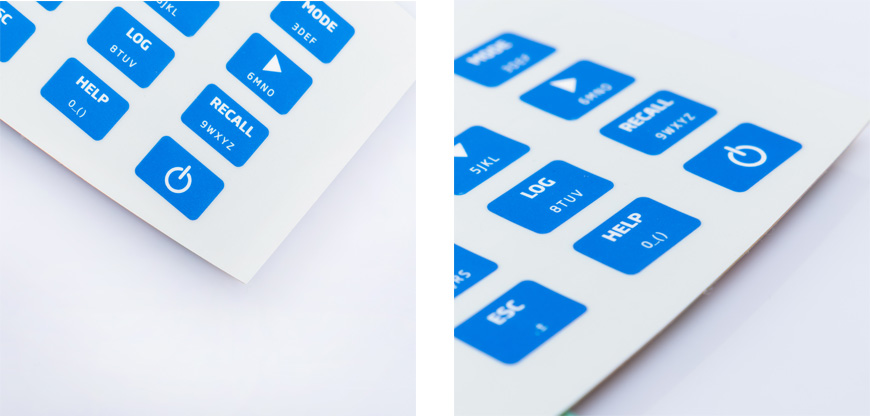

Introdução

Os interruptores de membrana não táteis são a pedra angular da eletrônica moderna, oferecendo funcionalidade e design elegante. Esses switches vêm principalmente em duas configurações: estruturas de quatro e seis camadas, cada uma com características exclusivas. Este artigo explora essas diferenças, lançando luz sobre suas aplicações e vantagens específicas.

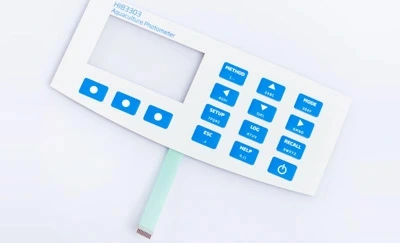

Estrutura de quatro camadas

Descrição e Componentes

O interruptor de membrana não tátil de quatro camadas normalmente consiste em uma sobreposição gráfica, um espaçador, um circuito impresso e uma camada adesiva traseira. Esta estrutura distingue-se pela impressão de pontos de prata condutores na parte de trás do painel, com o circuito localizado na terceira camada.

Diferenciadores chave

1. Caminho condutor: Na estrutura padrão de quatro camadas, tocar na sobreposição leva à conclusão do circuito, um projeto amplamente utilizado devido à sua simplicidade.

2. Considerações de impressão: Atenção especial é dada ao processo de impressão, incluindo a adição de pontos UV para evitar a conclusão do circuito não intencional.

3. espessura do espaçador: A espessura da camada de espaçador adesivo é mantida entre 0,05 a 0,1mm.

4. Opção de circuito capacitivo: Uma variante econômica usa circuitos capacitivos. Embora isso reduza os custos de produção, requer maior precisão no design de IC.

Estrutura de seis camadas

Descrição e Componentes

Em contraste, a estrutura de seis camadas adiciona mais duas camadas: um suporte rígido e uma camada tátil. Aqui, os pontos condutores de prata são impressos no circuito PET da terceira camada, com a quinta camada hospedando o circuito padrão.

Diferenciadores chave

1. estabilidade do circuito: O posicionamento de pontos de prata e camadas adicionais na estrutura de seis camadas aumenta a estabilidade do circuito.

2. Implicação de custo: embora mais estável, este projeto incorre em um custo de produção mais alto.

3. opção de circuito capacitivo: semelhante à estrutura de quatro camadas, uma opção de circuito capacitivo está disponível, balanceamento de desempenho com custo.

Análise Comparativa

Quatro camadas vs seis camadas

A principal diferença reside na complexidade estrutural e estabilidade do circuito. A estrutura de quatro camadas, comumente usada devido à sua eficiência de custo, é adequada para aplicações onde orçamento e simplicidade são fundamentais. Por outro lado, a estrutura de seis camadas, com sua estabilidade e durabilidade aprimoradas, atende a ambientes mais exigentes.

Escolhendo a estrutura certa

Considerações para a seleção

A seleção entre as duas estruturas depende de fatores como restrições de custo, ambiente de aplicativo e requisitos funcionais específicos. A estrutura de quatro camadas é prevalente devido à sua natureza econômica e normalmente é favorecida em aplicações onde o controle de custos é uma prioridade.

Conclusão

Em conclusão, os interruptores de membrana não táteis de quatro e seis camadas têm suas vantagens e aplicações distintas. Compreender essas diferenças é crucial para designers e engenheiros fazerem escolhas informadas, garantindo o equilíbrio certo entre custo, funcionalidade e desempenho.
