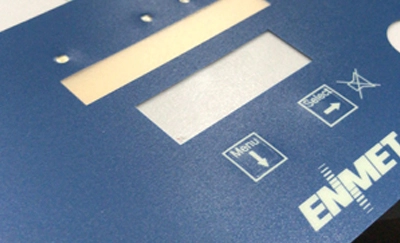

O teclado do interruptor de membrana embutida LED tem duas estruturas de circuito LED e circuito inferior na mesma camada e camadas diferentes

A estrutura da mesma camada do circuito LED e do circuito inferior é relativamente simples, mas a janela LED precisa ser convexa, caso contrário, a lâmpada LED levantará o painel, e o LED também é facilmente danificado por pressão pesada. O LED 0603 é mais curto, mas o pad é menor. É difícil soldar. A altura do LED 0806 é comumente 0,8mm. A almofada é grande e a solda virtual é menor; a estrutura do circuito LED e as diferentes camadas do circuito inferior são relativamente complicadas. Se a espessura do teclado geral do interruptor de membrana for espessa, a janela de LED Não é necessário ser convexo.

Existem dois tipos deTeclado de membrana impermeávelEstruturas. A estrutura à prova d'água é geralmente projetada como uma estrutura embutida em ziguezague. Uma estrutura é o mesmo material. O produto acabado é dividido em duas partes, e a parte do circuito é embutida na parte do painel para formar um produto. Esta estrutura é mais comumente usada, cada camada de cola deve usar cola à prova d'água; outra estrutura é usar a espessura dos circuitos superior e inferior e a camada de isolamento, e a estrutura exterior do quadro do teclado do interruptor de membrana com o painel, a parte do circuito é encaixada para dentro para fazer em um todo. Cola à prova d'água geralmente pode usar 3M9495LE ou 3MGTM920.

A estrutura do tipo guia de luz significa que a folha de guia de luz está embutida no teclado do interruptor de membrana convencional, e o LED de luz lateral é usado para acender o botão (EL folha de luz fria também pode ser usada). O teclado do interruptor de membrana pode ser usado à noite e em locais com luz insuficiente, o que é mais ornamental. Ao fazer teclados de interruptor de membrana guiadas por luz, é necessário considerar que o painel e o lado doTeclado do interruptor de membranaNão deve vazar luz e luz cruzada. Todos os adesivos de dupla face devem usar adesivo preto. Depois de adicionar o guia de luz, a sensação do botão ficará fraca e uma junta será adicionada à parte de trás da posição do botão no painel para melhorar a sensação.

A estrutura dupla dobrada também é considerada usada quando há um grande número de botões e a forma geral é pequena e não há espaço para a fiação. Ele é projetado como uma estrutura de circuito superior e inferior. Esta estrutura presta especial atenção ao processo de dobramento a ser realizado sob aquecimento, tendo em conta a vida de serviço O efeito do aumento na curva.

Cada estrutura tem suas próprias características. No início do projeto, a estrutura mais adequada é selecionada para produzir produtos de alta qualidade e servir a maioria dos usuários. Se você precisa de interruptores de membrana personalizados, por favor, não hesite em contactar Niceone-techFabricante do teclado de membrana...
