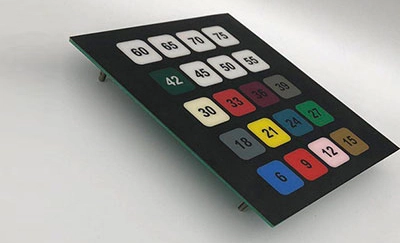

O interruptor de membrana consiste em quatro partes: painel, circuito superior, camada isolante e circuito inferior. É um interruptor de toque leve normalmente aberto. Em circunstâncias normais, os dois contatos do interruptor de membrana estão em um estado desconectado. Quando uma força externa é aplicada aos contatos do interruptor de membrana, os dois contatos normalmente abertos são conectados instantaneamente. Depois que a força externa desaparece, os contatos do interruptor retornam ao estado normalmente aberto. Normalmente, a protuberância dos contatos do circuito superior ou as peças da cúpula são adicionadas (boa sensação). Quando o interruptor de membrana é pressionado, os contatos do circuito superior são deformados para baixo e estão em contato com a placa do pólo do circuito inferior. Depois que o dedo é liberado, os contatos do circuito superior se recuperam, o circuito é desconectado e o circuito dispara um sinal. Como profissionalFabricante do teclado de membrana, O NiceoneTeclado de membrana personalizadoTem uma estrutura rigorosa, uma aparência bonita e bom desempenho de vedação. Tem as características de resistência à umidade e longa vida útil. Amplamente utilizado em comunicações eletrônicas, instrumentos de medição eletrônicos, controle industrial, equipamentos médicos, indústria automotiva, instrumentação, eletrodomésticos, equipamentos militares e outros campos.
(1) Material: substrato, pasta de prata, tinta de carbono, espaçador, adesivo, placa de reforço e impressão isolante devem estar em conformidade com os desenhos.
(2) Forma: a forma, circuito condutor, tratamento de isolamento, combinação de placa de revestimento, etc. devem estar em conformidade com os desenhos ou fornecer amostras físicas.
(1) Estado de combinação: Não deve haver chips de material residual, corpos estranhos, manchas, solavancos ou graxa presa à superfície e no interior, impressões digitais no circuito, e rebarbas na forma perfurada na superfície.
(2) Arranhões: Todas as linhas e contatos não devem ter marcas de corte passando por dentro e por fora (ou seja, as marcas de corte são cortadas da linha para o substrato). Arranhões ligeiros também são baseados no princípio de não afetar sua impedância. A superfície da tinta de carbono é muito propensa a arranhões, e os arranhões são baseados no princípio de não afetar a condução da linha.
(3) Matéria estrangeira: A linha não deve ter nenhum assunto estranho anexado a ela.
(1) Espessura do condutor: Geralmente, a espessura do condutor é controlada em 7-12μm, e deve ser uniforme e suave.
(2) Defeitos e orifícios dos condutores: de acordo com os padrões de desenho, é permitido um dentro de cada faixa de 50mm.
(3) Tinta de carbono: A tinta de carbono que cobre o circuito de pasta de prata deve garantir que a pasta de prata esteja completamente coberta e sua espessura seja 8-10 μm, e não deve haver protrusão óbvia da pasta de prata.
(4) Quebrado e em curto-circuito: O condutor não pode ter nenhum fenômeno quebrado ou de curto-circuito.
Todos os contatos do interruptor de membrana devem estar livres de qualquer tinta isolante. A superfície da tinta isolante deve ser plana para evitar quaisquer defeitos, como bolhas de ar ou orifícios que afetem o efeito isolante.
(1) Força de adesão: Depois que a tinta isolante for seca, pressione as superfícies de tinta umas contra as outras por 24 horas para garantir que o isolamento não grude umas nas outras. Depois de colar com fita sensível à pressão por 1 minuto sem bolhas de ar, retire rapidamente e nenhuma tinta deve cair.
(2) Jumper: Todas as peças de jumper estão de acordo com os requisitos dos condutores de linha, e todos os produtos de jumper devem passar por 100% de teste aberto, de curto-circuito e testes de resistência de isolamento. Certifique-se de que não há circuito aberto ou curto e a resistência de isolamento deve ser maior que 500MΩ (500VDC por 1 minuto).
(1) Dimensões das rebarbas de perfuração e extrusão da matriz: As dimensões das rebarbas de perfuração e extrusão não devem ser maiores que 0,2mm, e a posição deve ser em direção ao lado sem condutores.
(2) Deslocamento de posição das linhas superior e inferior: A tolerância permitida do deslocamento mútuo das posições centrais dos contatos do interruptor das linhas superior e inferior é de A.0.5mm.
