Os interruptores de membrana são componentes essenciais em vários dispositivos eletrônicos e painéis de controle, fornecendo uma interface conveniente e durável para os usuários. Se você já se perguntou como esses switches funcionam e como criá-los e utilizá-los de forma eficaz, você veio ao lugar certo. Neste guia abrangente, vamos mergulhar no mundo dos interruptores de membrana instruíveis, oferecendo insights passo a passo e dicas práticas. Vamos começar!

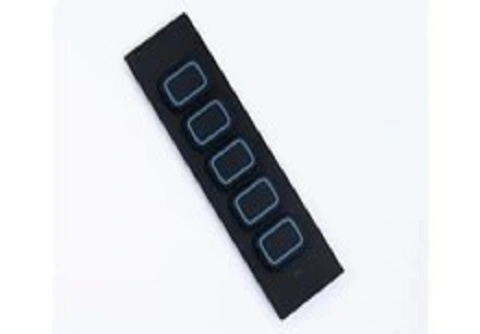

Os interruptores de membrana são um tipo de interface de usuário amplamente utilizado em vários dispositivos e equipamentos eletrônicos. Esses interruptores são discretos, duráveis e confiáveis, geralmente apresentando uma construção flexível e de várias camadas. Os interruptores de membrana operam aplicando pressão a uma membrana flexível, que ativa um circuito elétrico para executar uma função específica. Sua popularidade decorre de seu design simples, custo-benefício e resistência a fatores ambientais, como umidade, poeira e produtos químicos.
Esses switches são usados em uma variedade de setores, incluindo eletrônicos de consumo, automotivo, dispositivos médicos e sistemas de controle industrial. Com a crescente demanda por interfaces eficientes e confiáveis,Interruptores de membranaTornaram-se um componente essencial na eletrônica moderna, oferecendo vantagens funcionais e estéticas.
Ao projetar e construir um interruptor de membrana, escolher os materiais certos é crucial para garantir desempenho e durabilidade. Os principais materiais utilizados na construção deTeclados de membrana personalizadosIncluem:
Sobreposição gráfica: Esta é a camada superior do interruptor, normalmente feita de materiais duráveis, como poliéster ou policarbonato. A sobreposição gráfica costuma ser impressa com símbolos, ícones ou rótulos para orientar os usuários na identificação de cada controle.
Camada espaçadora: A camada espaçadora não é condutora e garante a separação adequada das camadas superior e inferior do interruptor. Esta camada permite flexibilidade e evita o contato indesejado entre traços condutores quando o interruptor não é ativado.
Traços condutores: são impressos ou gravados nas camadas de circuito superior ou inferior e são responsáveis por completar o circuito elétrico quando o interruptor é pressionado.
Camada adesiva: Usado para unir diferentes camadas e prender o interruptor de membrana no lugar dentro do dispositivo. A camada adesiva é tipicamente um adesivo forte e sensível à pressão que fornece durabilidade de longa duração.
Camada de apoio: Esta é a camada inferior do interruptor de membrana, geralmente feito de poliéster ou poliimida, que fornece o suporte estrutural necessário para o interruptor.
Para criar um interruptor de membrana, você precisará de materiais como um circuito flexível, sobreposição gráfica, camadas adesivas e materiais espaçadores. Esses componentes garantem a funcionalidade e a durabilidade do interruptor.
As seguintes ferramentas são normalmente necessárias para oFabricação de interruptores de membrana do tecladoE design:
Equipamento de impressão de tela: Usado para imprimir traços condutores e sobreposições gráficas nas camadas.
Ferramentas de corte: Cortadores a laser ou cortadores de matriz são usados para cortar o interruptor de membrana para a forma e tamanho desejados.
Máquina da imprensa do calor: Usado para unir as camadas diferentes junto, assegurando a adesão apropriada.
Equipamento de solda: Usado para anexar conectores ao interruptor de membrana, garantindo que as conexões elétricas sejam feitas corretamente.
Multímetro: Uma ferramenta para testar as conexões elétricas e garantir que o interruptor de membrana esteja funcionando corretamente.
.webp "fabricante do teclado personalizado")
Identificando funções: Determine as diferentes funções que o interruptor controlará e quantos botões ou controles são necessários. Um interruptor simples pode exigir apenas alguns botões, enquanto um sistema mais complexo pode exigir várias linhas de botões ou um grande painel de controle.
Dimensionamento: Com base no design do dispositivo e no espaço disponível, decida o tamanho e a disposição do interruptor. Certifique-se de que as dimensões permitem a facilidade de uso enquanto ainda se encaixam dentro das restrições gerais de projeto do dispositivo.
Considerações do usuário: O layout deve levar em consideração como os usuários interagirão com o switch. Os botões devem ser dimensionados para conforto e funcionalidade, e o espaçamento deve permitir que os usuários pressionem os botões sem confusão.
Pontos de contato: Os traços condutores se alinham corretamente para que, quando a pressão é aplicada à membrana, as camadas superior e inferior entrem em contato e concluam o circuito.
Considerações elétricas: Os traços devem ser projetados para lidar com a tensão e a corrente esperadas, garantindo que o interruptor funcione corretamente ao longo de sua vida útil esperada.
Integridade do sinal: Certifique-se de que o circuito é projetado para evitar curto-circuitos ou interferência, e que é compatível com o sistema de controle do dispositivo.
Rotulagem e ícones: A sobreposição deve incluir rótulos e ícones claros e legíveis que correspondam a cada função do switch. O alto contraste entre o texto/ícones e o fundo pode melhorar a visibilidade.
Durabilidade: A sobreposição deve ser feita de materiais duráveis que possam suportar o desgaste, a exposição à umidade, a radiação UV e outros fatores ambientais.
Características táteis: Alguns interruptores de membrana incorporam recursos táteis na sobreposição, como botões elevados ou recuados, para melhorar a experiência do usuário.
Camadas de corte: A sobreposição gráfica, a camada espaçadora, as camadas condutoras e a camada adesiva precisam ser cortadas na forma e no tamanho desejados. A precisão é crucial neste estágio para garantir que as camadas se alinhem adequadamente durante a montagem.
Imprimindo o circuito: Os traços condutores são impressos nas camadas apropriadas usando serigrafia, gravura ou outras técnicas. É importante que esses traços sejam alinhados com precisão para garantir o funcionamento correto do interruptor.
Incorporando elementos de toque: se o design incluir feedback tátil ou tátil, esses elementos (por exemplo, botões elevados) devem ser incorporados durante esta fase.
Empilhamento de camada: Comece alinhando a camada adesiva inferior com o material de apoio e, em seguida, coloque as camadas condutoras na parte superior. A camada espaçadora é então posicionada para separar as camadas superior e inferior, garantindo que os traços condutores não entrem em contato quando o interruptor não estiver ativado.
Camadas de ligação: As camadas são pressionadas juntas usando uma prensa térmica ou máquina de laminação. Isso garante que as camadas se unam e permaneçam no lugar durante a operação.
Conectores de conexão: Os conectores são conectados à camada de circuito para conectar o interruptor ao sistema de controle do dispositivo. Isso pode envolver a soldagem dos conectores aos pontos de contato apropriados.
Antes que o interruptor de membrana seja usado em um produto final, ele deve passar por testes completos para garantir que funcione como pretendido. O teste inclui:
Teste funcional: Verifique se cada botão ou controle executa sua função pretendida quando pressionado, e se o interruptor registra as entradas corretamente.
Testes elétricos: Use um multímetro para testar a continuidade e certifique-se de que os traços condutores completam o circuito corretamente quando o interruptor é pressionado.
Testes ambientais: Se aplicável, teste o interruptor sob condições diferentes, tais como a exposição à umidade, ao calor, ou à luz UV, para assegurar a durabilidade.
Se surgirem problemas durante o teste, a solução de problemas pode ser necessária. Problemas comuns incluem:
Nenhuma resposta do interruptor: Isso pode ser causado por traços condutores desalinhados, colagem inadequada das camadas ou problemas com os conectores elétricos. Verifique novamente o projeto do circuito e as conexões de teste.
Feedback tátil ruim: Se o interruptor não fornecer o feedback tátil esperado, certifique-se de que a camada espaçadora foi projetada corretamente e que a sobreposição está estruturada corretamente para os recursos táteis.
Ativação do botão inconsistente: Se alguns botões não estiverem registrando de forma consistente, isso pode indicar problemas com o design sensível à pressão ou pode ser devido a contaminação ou danos às camadas. Limpe bem o interruptor e verifique novamente o alinhamento.
Q: Os interruptores de membrana são adequados para aplicações ao ar livre?
R: Os interruptores de membrana podem ser projetados com recursos de proteção para uso externo, mas é essencial considerar fatores ambientais.
P: Posso criar um design personalizado para a sobreposição do meu interruptor de membrana?
R: Sim, você pode personalizar a sobreposição com seus gráficos e rótulos preferidos para atender às necessidades do seu aplicativo.
Q: Qual é a vida útil típica de um interruptor de membrana?
A: Os interruptores de membrana são conhecidos por sua durabilidade e podem durar muitos anos com manutenção adequada.
Q: Existem limitações para o número de botões em um interruptor de membrana?
R: O número de botões em um interruptor de membrana pode variar com base no design e tamanho, mas há limites práticos a serem considerados.
Q: Como faço para limpar e manter um interruptor de membrana?
R: A limpeza de um interruptor de membrana é relativamente simples; você pode usar um pano úmido ou uma solução de limpeza suave. Evite materiais abrasivos que possam danificar a sobreposição.
