Como personalizar um interruptor de membrana perfeito?

Muitas indústrias em todas as esferas da vida adotaram o interruptor de membrana. A principal razão é o desempenho confiável do interruptor de membrana e o design personalizado muito independente.

Como personalizar um interruptor de membrana que pertence a você precisa se lembrar de algumas coisas. Interruptor de membrana use ambiente e condições, alguns problemas potenciais que podem existir no processo de fabricação, custos e questões estéticas, etc. Esta série de problemas precisa ser personalizada e resolvida pelo cliente e pelo fornecedor.

Quando o cliente informa o uso de produtos Niceone-tech em detalhes, então Niceone-tech selecionará os materiais apropriados de acordo com o uso, o design apropriado resolverá problemas potenciais, reduzirá custos, e melhorar a estética.

Projetos comuns são:

Opções do conector do interruptor de membrana:

O interruptor de membrana é conectado com a placa PCB da máquina ou placa de equipamento pela parte condutora do fio. Geralmente, existem três tipos de partes condutoras dos fios condutores: ZIF, conector fêmea ou macho Conncetor e até mesmo cabeçalhos de pinos PCB: a maioria dos interruptores de membrana tem circuitos muito flexíveis, e a área condutora no circuito pode ser conectada ao conector PCB através de diferentes curvas. Através. Às vezes, é até necessário ser soldado na placa de circuito impresso por meio da fusão térmica do conector. Mas esse tipo de conexão está sendo gradualmente eliminado.

Três tipos comuns de conectores:

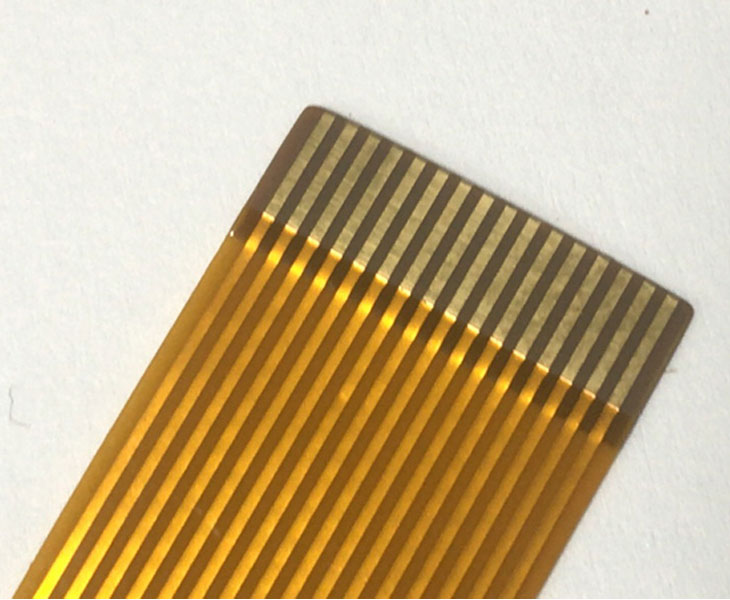

ZIF

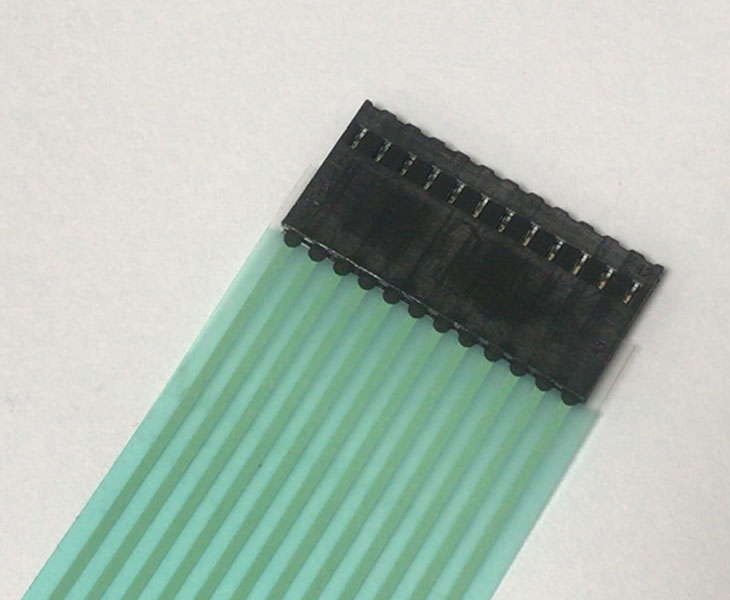

Conector fêmea

Conector macho

A distância entre os pinos dos cabos do interruptor de membrana PET é de 1mm, 1,27mm e 2,54mm.

A distância entre os PINs dos cabos do interruptor de membrana FPC é de 0,5mm, 1mm, 1,27mm e 2,54mm.

A espessura do reforço necessária no final da linha ZIF é geralmente de 0,3mm. A distância entre os PINs da ZIF é de 0,05-1,27mm. A distância máxima entre conectores com conectores macho ou fêmea é de 1,27-2,54mm.

O que precisa ser considerado na personalização do interruptor de membrana?

O artigo anterior dizia que uma das vantagens de um interruptor de membrana é um design independente, que pode atender às necessidades do cliente alterando diferentes estruturas e projetos. Então, estamos muito felizes em trabalhar com os clientes para projetar interruptores de membrana, o que devemos considerar?

1. desempenho à prova d'água-a classificação IP que o interruptor de membrana precisa atender, NEMA4, etc., geralmente o interruptor de membrana pode chegar a IP65. Se você precisa de IP68, você precisa de enviar dados à Niceone-tech para analisar se é viável.

2. considerações de custo-como controlar os custos sob a premissa de garantir a qualidade. Se o número de produtos for particularmente grande, existem várias maneiras de economizar custos-

A. Use um teclado de borracha de silicone como o painel.

B. A impressão da tela é alterada para impressão em cores. Quando os clientes podem aceitar a diferença de cor da impressão digital, o custo da impressão em cores pode ser reduzido em 3-5% em relação à impressão da tela.

C. O produto não precisa de vida muito longa. Às vezes, o produto é um produto único ou temporário, então podemos usar materiais de PC mais baratos como o painel.

D. Use o interruptor de membrana Nondome para reduzir o custo de uma cúpula de metal.

Embora existam muitas maneiras de reduzir custos, o pré-requisito é garantir a qualidade do cliente.

3. problema de ruído-quando o produto está em um estúdio de gravação ou um produto que não pode fazer o interruptor de membrana de som, precisamos escolher não-tátil interruptor de membrana.

4. opção Backlight-se o produto é usado no escuro ou em um lugar com pouca luz, então oInterruptor de membrana de luz de fundoPrecisa adotar a tecnologia de luz de fundo. Também pode ser o"Estrela" na noite...

5. o circuito é pequeno em tamanho e requer mais funções elétricas: FPC e placas de circuito impresso são muito boas escolhas como circuitos de interruptor de membrana. Ao mesmo tempo, o circuito pode ser usado em um ambiente de alta pressão e alta umidade sem migração de prata.

6. uso ao ar livre-O maior problema ao ar livre é tempo úmido ou ultraRaios violeta. Precisa escolher material anti-ultravioleta ou estrutura à prova d'água.

Ele também precisa de feedback tátil preciso e o interruptor de membrana tem dois formulários para atender a esse requisito.

1. há estilhaços no interruptor de membrana, a força motriz é geralmente entre 150-600G, e a vida útil é de 100.000 a 1.000.000 vezes.

2. A sobreposição gráfica é gravada em relevo por prensagem a quente e moldes de hardware para obter um melhor feedback tátil. O interior não contém estilhaços e, mais frequentemente, requer pontos prateados.

Existe alguma diferença na seleção do material do interruptor de membrana?

A maioria dos painéis de troca de membrana feitos pela tecnologia Niceone usa poliéster em vez de policarbonato. Embora o policarbonato seja mais econômico que o poliéster, sua praticidade é muito menor que o poliéster. Niceone-tech fez um experimento. Após 1.000.000 ciclos, o painel feito por poliéster não mostrou sinais de desgaste, mas o policarbonato foi danificado após 100.000 ciclos. O poliéster é mais resistente à corrosão. Se você precisa saber mais sobre a diferença entre esses materiais, você pode clicarGuia de design de interruptor de membranaPara obter uma compreensão mais detalhada

O produto precisa de uma camada de blindagem?

Os clientes às vezes pedem que a terceira camada do interruptor de membrana às vezes veja a grade de óleo de prata, PI ou revestimento de ITO. Quais são as funções destes? À medida que mais e mais dispositivos podem usar invólucros de plástico em vez de produtos de metal tradicionais, a principal razão é que os invólucros de plástico são muito portáteis e flexíveis em design, e o preço também é acessível.

Embora os produtos de plástico tenham muitas vantagens, eles também têm deficiências óbvias: eles não podem resistir completamente à interferência de ESD, RFI e EMC, o que causa falha eletrônica do equipamento. No entanto, esses problemas podem ser resolvidos combinando métodos como impressão de grade de óleo de prata, revestimento PI ou ITO com interruptor de membrana.

Quando precisamos proteger ESD, RFI e EMC, precisamos de camada de blindagem eletrostática

O que a cúpula de metal no interruptor de membrana afetará?

1. embora a cúpula de Metal é um componente discreto do interruptor de membrana eInterruptor de cúpula de metal, É um componente muito importante. É um dos pontos-chave para saber se um interruptor de membrana pode se tornar um interruptor de membrana perfeito.

2. carga: Uma carga de diferentes cúpulas de metal é diferente. De acordo com a estrutura do produto, selecione o estilhaço mais adequado, geralmente entre 280-350G.

3. tamanho: cúpula de metal entre 8, 4-12, 2 é muito comumente usado e a sensação da mão também é uma faixa relativamente boa

4. a diferença entre diferentes revestimentos: na maioria das vezes o interruptor de membrana usará a cúpula de metal de aço inoxidável convencional. Mas quando o produto é usado em produtos com propriedades elétricas muito sensíveis e baixa resistência, estilhaços folheados a níquel ou banhados a ouro devem ser considerados.

5. se o produto deve ser retangular ou redondo: escolha de acordo com a situação específica do produto.

6. requisitos de vida: quanto menor o tamanho do estilhaço, maior a carga e menor a vida. Portanto, o estilhaço na faixa de 8,4-12,2mm é mais selecionado pela tecnologia Niceone. Vida mais longa.

Quando Niceone-tech sabe mais, nós podemos ajudá-lo a projetar melhores produtos. Um bomChina Interruptor de membranaRequer os esforços de fornecedores e clientes. A Niceone-tech sempre se comprometeu a desenvolver o interruptor de membrana mais adequado e perfeito para os clientes, porque tratamos cada produto com muito cuidado. Entre em contato com a Niceone-tech para obter mais informações agora
