Os circuitos impressos flexíveis (FPCs) se tornaram a pedra angular da eletrônica moderna, oferecendo flexibilidade incomparável e benefícios de economia de espaço. Esses circuitos são essenciais em vários setores, desde eletrônicos de consumo até aeroespacial. Este artigo investiga o processo de produção, diversos aplicativos e as vantagens de usar FPCs.

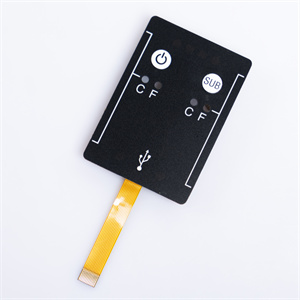

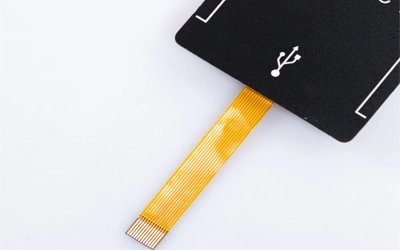

Os circuitos impressos flexíveis, muitas vezes chamados de circuitos flexíveis, são feitos de um substrato fino e flexível que permite que os componentes eletrônicos sejam conectados em uma forma compacta e adaptável. Ao contrário dos tradicionais PCBs rígidos (placas de circuito impresso), os FPCs podem dobrar, torcer e dobrar, tornando-os ideais para aplicações onde o espaço e a flexibilidade são fundamentais.
A criação de um FPC envolve várias etapas precisas, cada uma crucial para garantir a funcionalidade e durabilidade do circuito. Aqui está uma visão geral do processo de produção:
1. Seleção de Substrato
A produção de FPCs começa com a seleção de um substrato adequado, normalmente feito de filmes de poliimida ou poliéster. A poliimida é preferida por sua excelente estabilidade térmica e propriedades elétricas, enquanto o poliéster é escolhido por sua relação custo-benefício e flexibilidade em aplicações menos exigentes.
2. Design de circuito
Uma vez que o substrato é selecionado, a próxima etapa é projetar o layout do circuito. O software CAD avançado (Computer-Aided Design) é usado para criar um projeto detalhado do circuito, incluindo o arranjo de traços condutores, pads e quaisquer vias necessárias (conexões entre as camadas).
3. aplicação fotorresistente e imagem
O substrato é revestido com um fotorresistente, um material sensível à luz que definirá o padrão do circuito. O projeto do circuito é então transferido para o substrato por meio de um processo chamado imagem. Durante a imagem, o fotorresistente é exposto à luz ultravioleta por meio de uma fotomáscara que contém o padrão de circuito. As áreas expostas são então desenvolvidas, deixando para trás o layout do circuito desejado.
4. Gravura
A próxima etapa é a gravura, onde as áreas desprotegidas do substrato são removidas, deixando apenas os caminhos condutores definidos pelo fotorresistente. Este processo normalmente envolve o uso de produtos químicos que removem seletivamente o material indesejado sem danificar o substrato subjacente.
5. perfuração e chapeamento
Após a gravação, quaisquer vias necessárias são perfuradas no substrato. Esses furos são então revestidos com um material condutor, como o cobre, para criar conexões elétricas entre diferentes camadas do circuito.
6. laminação e montagem final
Se o FPC for multicamadas, as camadas são laminadas juntas usando calor e pressão. Este processo garante que as camadas estejam firmemente ligadas sem afetar a flexibilidade do circuito. Finalmente, o FPC é montado com quaisquer componentes necessários, como conectores ou reforços, para completar o circuito.
7. teste e controle de qualidade
Antes que o FPC esteja pronto para uso, ele passa por testes rigorosos para garantir que atenda a todas as especificações elétricas e mecânicas. Os testes podem incluir verificações de continuidade, testes de impedância e testes de estresse ambiental para verificar a confiabilidade do circuito.
Os FPCs são incrivelmente versáteis e encontram aplicativos em vários setores. Aqui estão alguns dos usos mais comuns:
1. Consumer Electronics
Os FPCs são amplamente utilizados em produtos eletrônicos de consumo, incluindo smartphones, tablets e wearables. Sua capacidade de caber em espaços compactos e suportar dobras frequentes os torna ideais para esses dispositivos. Os FPCs permitem a integração perfeita de vários componentes, contribuindo para designs mais finos e eficientes.
2. Indústria Automotiva
Na indústria automotiva, os FPCs são usados em monitores de painel, sistemas de iluminação e conexões de sensores. Sua durabilidade e capacidade de operar em ambientes hostis os tornam adequados para aplicações automotivas, onde a confiabilidade é crítica.
3. Dispositivos Médicos
Dispositivos médicos, como aparelhos auditivos, marca-passos e equipamentos de diagnóstico, deDez dependem de FPCs devido ao seu pequeno tamanho e flexibilidade. Os FPCs permitem que esses dispositivos sejam compactos e leves, melhorando o conforto do paciente e a facilidade de uso.
4. Aeroespacial e Defesa
As indústrias aeroespacial e de defesa usam FPCs em satélites, aviônicos e sistemas de orientação de mísseis. O peso leve dos circuitos e a capacidade de suportar temperaturas e vibrações extremas são as principais vantagens nessas aplicações de alto desempenho.
5. Equipamento Industrial
Os FPCs também são encontrados em equipamentos industriais, onde conectam sensores, controles e monitores. Sua flexibilidade permite que eles sejam integrados em máquinas com peças móveis, fornecendo conexões confiáveis em ambientes dinâmicos.
Os circuitos impressos flexíveis oferecem várias vantagens sobre os PCBs rígidos tradicionais. Veja por que os FPCs são cada vez mais preferidos:
1. espaço e economia de peso
Os FPCs são significativamente mais leves e mais finos do que os PCBs rígidos, tornando-os ideais para aplicações onde o espaço e o peso são valiosos. Sua capacidade de se conformar a espaços apertados permite designs mais compactos e eficientes.
2. flexibilidade e durabilidade
A capacidade de dobrar, torcer e dobrar FPCs sem quebrar os torna altamente duráveis em aplicações que requerem movimento frequente. Essa flexibilidade também reduz o risco de falha mecânica, estendendo a vida útil do circuito.
3. confiabilidade melhorada
FPCs reduzem a necessidade de conectores e juntas de solda, que são pontos comuns de falha em PCBs tradicionais. Ao eliminar esses componentes, os FPCs oferecem maior confiabilidade e reduzem a probabilidade de problemas de conexão.
4. flexibilidade aprimorada do projeto
A capacidade de projetar FPCs em formas complexas e tridimensionais oferece aos engenheiros maior liberdade para criar produtos inovadores. Essa flexibilidade de design é particularmente benéfica em setores como eletrônicos de consumo e aeroespacial, onde fatores de forma exclusivos são frequentemente necessários.
5. fabricação rentável
Embora o design inicial e a configuração para FPCs possam ser mais caros do que para PCBs rígidos, o custo geral pode ser menor na produção de alto volume. A necessidade reduzida de conectores e o potencial de montagem automatizada contribuem para a economia de custos.
Os circuitos impressos flexíveis são uma tecnologia vital na eletrônica moderna, oferecendo inúmeros benefícios que os tornam indispensáveis em uma ampla gama de aplicações. Desde o processo de produção, que enfatiza a precisão e a confiabilidade, até seus usos variados em todos os setores, os FPCs se destacam como uma solução versátil e eficiente. Seja em eletrônicos de consumo, sistemas automotivos ou aplicações aeroespaciais, os FPCs fornecem a flexibilidade, durabilidade e vantagens de design necessárias para atender às demandas das tecnologias avançadas de hoje.
1. quais materiais são comumente usados em FPCs?
Poliimida e poliéster são os substratos mais comuns, com cobre usado para as camadas condutoras.
2. Como os FPCs se comparam aos PCBs rígidos tradicionais?
Os FPCs oferecem maior flexibilidade, peso reduzido e confiabilidade aprimorada, tornando-os adequados para aplicações onde esses fatores são críticos.
3. FPCs podem ser usados em ambientes de alta temperatura?
Sim, especialmente aqueles feitos com substratos de poliimida, que podem suportar temperaturas extremas.
4. quais são as limitações dos FPCs?
Os FPCs podem ser mais caros para projetar e produzir em pequenas quantidades e podem exigir processos de montagem especializados.
5. quanto tempo leva o processo de produção de FPCs?
A linha do tempo de produção varia, mas normalmente leva várias semanas desde o projeto até o teste final, dependendo da complexidade do circuito.
