Interruptores de membrana Flex de prata

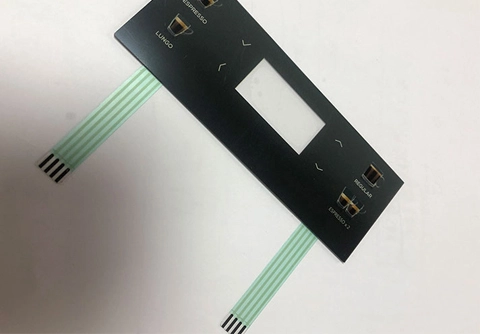

Overlay-Poliéster é geralmente a primeira escolha para materiais de painel de interruptor de membrana porque sua vida será um pouco mais longa do que o policarbonato. Se for simplesmente um painel em vez de um interruptor de membrana, Lexan e Poliéster também são boas escolhas. A sobreposição é a forma mais intuitiva da interface homem-máquina. Niceone-tech irá imprimir em tela ou impressão digital na parte de trás do material, e eles também podem ser usados em combinação. Requisitos especiais como o efeito de prata do espelho também são viáveis.

Adesivo de sobreposição-Como a primeira camada de papel adesivo sob o painel, o adesivo acrílico é geralmente usado, geralmente, a espessura está entre 0,125-0,225mm. Se for uma estrutura de interruptor de membrana LGF (para interruptor de membrana LGF), a espessura às vezes atinge 0,64mm.

Esta camada geralmente tem três funções: 1. Como retentor de cúpula, ele garante que a cúpula Snap da camada de circuito não formará um movimento de estilhaços devido ao acionamento e fechamento, resultando em falha do circuito e desgaste do circuito. 2. Use tinta condutora de impressão de poliéster de 0,1-0,125mm, óleo de carbono e tinta UV como linha superior. Essa estrutura de camada também pode ser convexa para melhorar o feedback tátil. 3. pode ser usado como uma camada de blindagem ESD.

Ambas as linhas superior e inferior são impressas com tinta condutora, geralmente fita mais espessa é usada para separar as linhas superior e inferior para evitar a condução direta do interruptor de membrana. Se o circuito superior for usado apenas como uma camada fixa, a espessura geral da camada de circuito inferior da camada de circuito superior adesiva Overlay deve ser maior que 0,4mm, caso contrário, o painel vai apertar os estilhaços para fazê-los se sentir pior. A menos que o painel seja convexo, a estrutura de quatro camadas é inferior a 0,4mm.

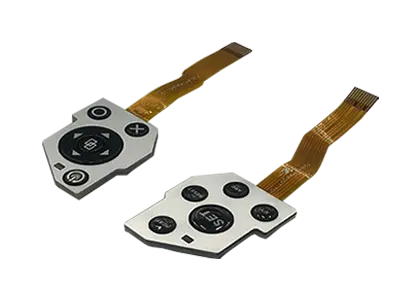

A espessura deste circuito de camada é geralmente 0,1-0,188mm. Pode ser impresso com tinta, óleo de carbono e tinta UV. Os LEDs também podem ser instalados. Alguns painéis de interruptor de membrana escolherão o cabo flexível de cobre ou a placa de circuito de impressão como o circuito. Comparado com o poliéster, seu desempenho será mais estável. Mais frequentemente aplicado às indústrias médicas e militares. Se for flexível de cobre ou placa de circuito de impressão como uma linha, Niceone-tech pode até instalar uma variedade de componentes na linha.

Existem muitas opções, mas as mais comumente usadas são a série 3M200MP ou 3M300LSE. De acordo com os diferentes produtos da laminação do interruptor de membrana, Niceone-tech recomendará 3M300LSE se precisar de maior viscosidade.

Esta estrutura de camada é geralmente usada como a última camada do interruptor de membrana, o que pode tornar a estrutura do componente do interruptor de membrana mais completa. Geralmente, a escolha dos materiais é AL, FR4, PC ou aço. Se AL for selecionado, porcas ou pés podem às vezes ser adicionados à parte de trás do produto.
